データ比較

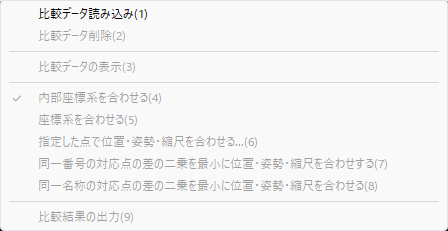

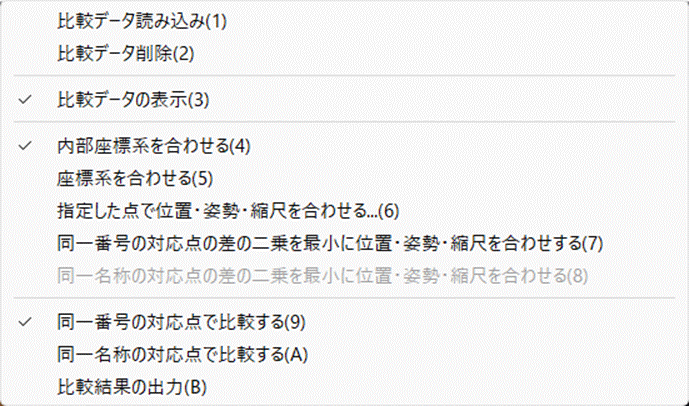

メニューについて説明します。

1.比較データ読み込み

チェック	未使用
使用可能状態	常時
説明	比較するSFPファイルを、ファイルダイアログを用いて読み込みます。
備考	比較SFPファイルを読み込み直後は1台目のカメラの位置・姿勢を合わせます。

2. 比較データ削除

チェック	未使用
使用可能状態	比較データを読み込み後
説明	比較データを削除します。
備考

3. 比較データの表示

チェック	比較データを表示するときにチェックがつきます
使用可能状態	比較データを読み込み後
説明	比較データの位置合わせを
備考

4. 内部座標系を合わせる

チェック	内部座標系で合わせるときにチェックが付きます。
使用可能状態	比較データを読み込み後
説明	比較データの表示する際の位置・姿勢・縮尺を、元データと比較データの内部座標系が一致するように合わせます。
備考

5. 座標系を合わせる

チェック	座標を合わせるときにチェックが付きます。
使用可能状態	比較データを読み込み後
説明	比較データの表示する際の位置・姿勢・縮尺を、元データと比較データの設定した座標系を一致させるように合わせます。座標系を設定していない場合は内部座標系を代わりに用います。
備考	元データと比較データ共に座標系を設定していない場合、内部座標系を合わせると同じ結果になります。

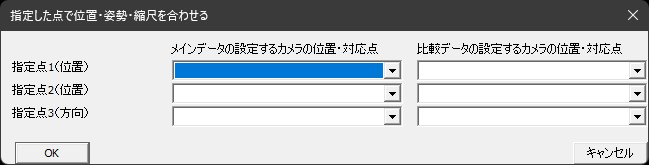

6. 指定した点で位置・姿勢・縮尺を合わせる

チェック	指定した点で位置・姿勢・縮尺を合わせるときにチェックが付きます。
使用可能状態	比較データを読み込み後
説明	以下のダイアログで３点を指定します。指定点１と指定点２は同時に位置合わせをします。そこで縮尺も決定しますが、指定点１と指定点２を結ぶ直線を軸とした回転での角度が定まりません。軸となる直線から指定点３への方向が一致するように位置合わせします。
備考

7. 同一番号の対応点の差の二乗を最小に位置・姿勢・縮尺を合わせする

チェック	同一番号の対応点の差の二乗を最小に位置・姿勢を合わせするときにチェックが付きます。
使用可能状態	比較データを読み込み後
説明	同一番号の対応点の差の二乗を最小に位置・姿勢を合わせします。
備考

8. 同一名称の対応点の差の二乗を最小に位置・姿勢・縮尺を合わせする

チェック	同一名称の対応点の差の二乗を最小に位置・姿勢を合わせするときにチェックが付きます。
使用可能状態	比較データを読み込み後
説明	同一名称の対応点の差の二乗を最小に位置・姿勢を合わせします。
備考

9.同一番号の対応点で比較する

チェック	比較データの出力時に同一番号の対応点で比較するときにチェックが付きます。
使用可能状態	比較データを読み込み後
説明	比較データの出力時に同一番号の対応点で比較します。
備考

10.同一名称の対応点で比較する

チェック	比較データの出力時に同一名称の対応点で比較するときにチェックが付きます。
使用可能状態	比較データを読み込み後
説明	比較データの出力時に同一名称の対応点で比較します。
備考

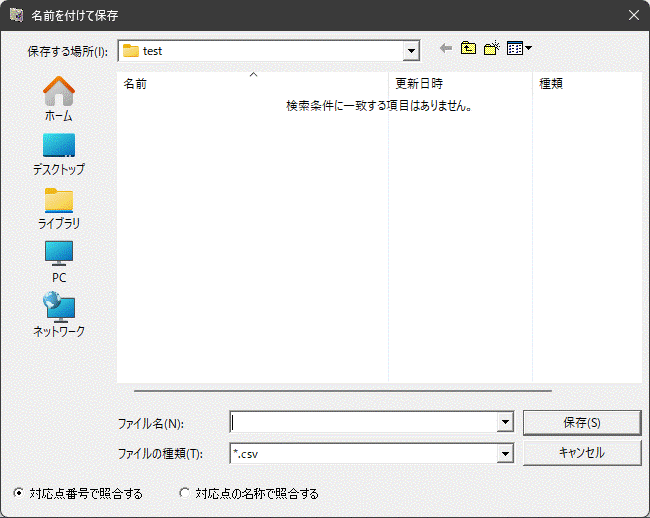

11.比較結果の出力

チェック	未使用
使用可能状態	比較データを読み込み後
説明	比較結果をCSVのフォーマットで出力をします。
備考	1行に次の項目を出力します。（１）元データの対応点の番号（２）元データの対応点の名称（３）元データの座標（X,Y,Z）（４）比較データの対応点の番号（５）比較データの対応点の名称（６）比較データの対応点の座標（X,Y,Z）（７）元データの対応点と比較データの対応点の差（X,Y,Z）（８）元データの対応点と比較データの対応点の差の絶対値
